抗震支架和承重支架的区别
抗震支架和承重支架有什么不同?从名称上来看,抗震支架似乎更倾向于抗震,而承重支架更倾向于承重,难道这就是这两者之间的区别?机电系统在日常的工作时,管道在重力满负荷运转时是否有足够的强度将管道固定在结构上是整个机电系统能否正常运转的关键;当突发地震时,机电系统管道在设防烈度的地震作用下能否保证不跌落,以及有些生命线系统能否保证正常运转,也是关乎到保障人们生命财产的重要因素.如何把这些管道系统合理的、安全的布置在建筑物中,支吊架将起到至关重要的作用.
承重支吊架:
(1)承重支吊架是以重力荷载为主要荷载的管道固定支撑系统,针对的是管道及设备在重力满负荷运转时将管道敷设在建筑物上的一种固定措施.
(2)承重支吊架的形式有很多,主要有:单条管道的承重支吊架、门型多管的承重支 吊架、电气系统的承重支吊架、风管系统的承重支吊架、各种管道组合的承重支吊架、各种设备的承重支吊架等等.
(3)目前国内在设计时主要参照的是各种标准图集:《室内管道支架及吊架》03S402;《风管支吊架》03K132;《电缆桥架安装》04D701等.
抗震支架:

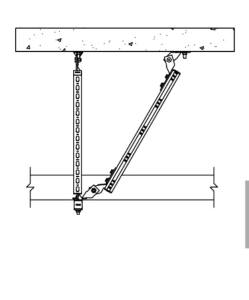

(1)抗震支吊架是以地震力为主要荷载的抗震支撑系统,针对的是遭遇到设防烈度的地震时能将管道及设备产生的地震作用传到结构体上的一种抗震支撑措施.

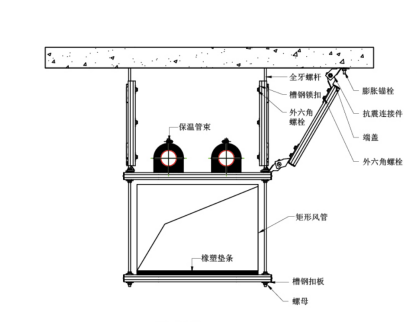

(2)抗震支吊架的形式和承重支吊架一样也有很多种,主要有:单管抗震支吊架、门型多管抗震支吊架、电气系统管道抗震支吊架、风管抗震支吊架、综合管道抗震支吊架、及设备抗震支吊架等.
(3)目前国内机电抗震设计主要是参照《建筑抗震设计规范》(GB50011-2011)第3.7.1强条:“非结构构件,包括建筑非结构构件和建筑附属机电设备,自身及其与结构主体的连接应进行抗震设计.”和第13章及《建筑机电工程抗震设计规范》(GB50981-2014)等规范内容.机电抗震加固的基本原理是:通过对机电管线及设备的地震力进行计算,并对管线及设备与建筑构体的连接进行抗震加固并对其进行抗震验算,使机电管线及设备与建筑结构体建立可靠连接,可将机电管线及设备承受的地震作用全部传递到结构体上,使其遭遇到设防烈度的地震影响后能迅速恢复运转,进而达到减少和尽量避免次生灾害、尽快恢复建筑物使用功能的目的.其主要的设计步骤是对管道及设备进行布点→逐一力学计算及选型→逐点验算直至各点均满足抗震设防要求.
